수소연료전지 기술이 차량·데이터센터·항공 등 다양한 분야로 확산 중인 가운데 전자 장치 설계 혁신이 수소 시스템 성능과 효율을 좌우해 향후 전기 엔지니어의 통합 설계 역량이 기술 상용화의 핵심이 될 것으로 전망되고 있다.

마우저(Mouser)가 TRENDS IN TECH에서 최근 ‘효율적인 수소 연료 전지 시스템 설계하기’라는 기술자료를 발간했다.

이 자료에 따르면 지속 가능한 에너지 해법을 향한 전 세계적 노력 속에서 수소연료전지는 직접 배출이 없는 발전 기술로 주목받고 있다.

특히 전기차뿐만 아니라 데이터센터·항공·해운 분야 등 다양한 산업에서 응용이 활발하게 진행 중이다.

수소에너지는 깨끗하고 풍부하지만 이를 효율적으로 전력으로 전환하기 위해서는 정교한 전자 장치의 설계와 통합이 필수적이다.

핵심은 수소와 산소의 전기화학적 반응을 통해 생성된 전력을 실제 애플리케이션에 맞게 변환·제어하는 전력 전자 장치다.

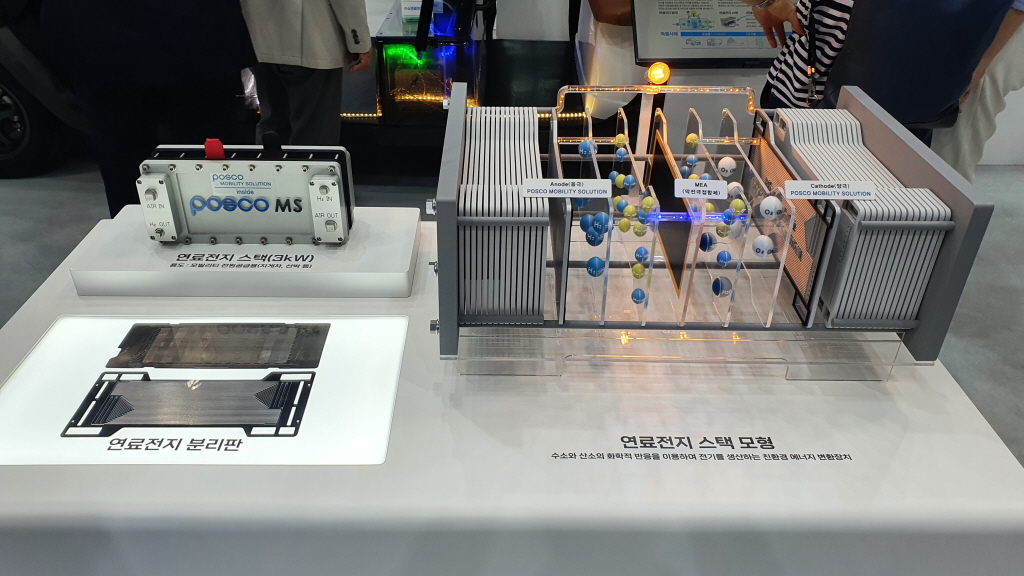

수소연료전지 시스템의 주요 구성인 양성자 교환막(PEM) 연료전지는 셀 스택 내부에서 저전압·고전류의 전력을 발생시키는데, 이를 다양한 기기에 활용하기 위해서는 여러 단계의 전력 변환이 필요하다.

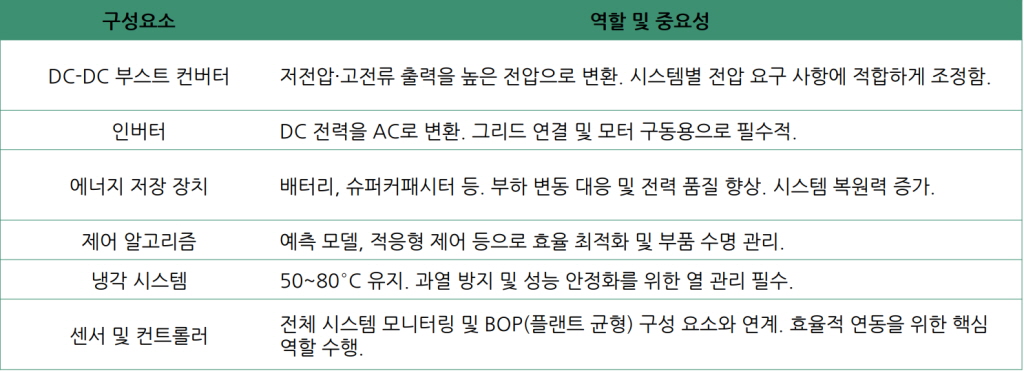

우선 중요한 장치는 DC-DC 부스트 컨버터다.

이 컨버터는 연료전지 셀의 출력 전압을 높여 자동차 시스템이나 주거용 전력 등 다양한 응용 분야에 적합한 수준으로 변환한다.

특히 고전류에 대한 효율적인 처리를 위해 인터리브 설계가 적용되며, 실리콘 카바이드(SiC)와 질화갈륨(GaN) 같은 와이드 밴드갭 반도체가 활발하게 사용되고 있다.

이들은 높은 스위칭 주파수와 우수한 열 성능을 제공하여 시스템의 전력 밀도를 높이고 안정성을 확보한다.

AC 부하를 처리해야 하는 애플리케이션에서는 인버터가 핵심이다.

일반적으로 부스트 컨버터와 인버터를 결합한 2단계 전력 변환이 사용되며, 그리드 연동 시에는 동기화 제어가 필수적이다.

이때 전자기 간섭(EMI) 및 역전류 보호, 고속 과도 응답 등의 기술적 도전 과제를 해결해야 한다.

또한 부하 변동에 대응하기 위한 에너지 저장 장치 통합도 필수적이다.

배터리나 슈퍼커패시터와의 조합을 통해 시스템 복원력과 효율성을 향상시키며, 적응형 제어 및 예측 모델 기반의 에너지 관리 알고리즘이 이러한 통합을 뒷받침한다.

이러한 알고리즘은 전력 흐름 최적화뿐만 아니라 부품 수명 연장에도 기여한다.

설계 단계에서 엔지니어들은 시스템 효율, 열관리, 부품 내구성 등 다양한 성능 지표를 고려하여 계층적 제어 시스템을 구성한다.

하위 제어 시스템은 신속한 전력 변환을, 상위 제어 시스템은 전반적인 시스템 조정을 담당하며, 특히 냉각 시스템은 50∼80°C 범위의 온도를 유지하는 데 중추적 역할을 한다.

끝으로, 연료전지 시스템 전체에서 전력 전자 장치는 단지 부품 하나가 아니라 에너지 변환의 핵심 축이다.

센서와 컨트롤러, 공기 압축기, 물 관리 시스템 등 연료전지 외부의 Balance of Plant(BOP) 구성 요소들과 정교하게 연계되어야 비로소 최적화된 시스템이 구현된다.

수소연료전지 기술의 미래는 전자 장치의 혁신 속도에 달려 있다.

디지털 제어 기술, 머신러닝 기반의 예측 진단, 그리고 반도체 소재의 발전은 수소에너지를 현실적인 청정 에너지로 탈바꿈시키는 핵심 열쇠다.

결국, 효율적이고 정교한 전자 설계를 통해 수소연료전지는 다음 세대 에너지 시스템의 중심에 서게 될 것이다

마우저가 발간한 기술 자료는 https://trendsintech-korea.mouser.com/ev-2/designing-efficient-hydrogen-fuel-cell-system?utm_source=e4ds&utm_medium=email&utm_campaign=3p-25.0708-mouser-emobility-techapp-kr 에서 확인 할 수 있다.
